WiseAlign-調試助手-運動控制-軸操作

今天為大家講解的是軸操作界面的軸監控各項數據：

運行WiseAlign.exe程序，進入軟件可以看到，主界面主要分4個區域（左上角：工具欄；右側：功能按鈕；中間：圖像顯示；下側：報警信息）

調試助手中選擇運動控制（對位平臺運動控制）點擊打開，可以看到運動控制軸快捷操作界面

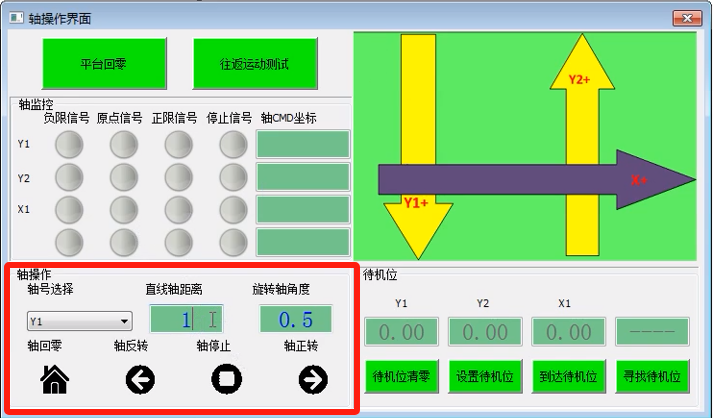

紅框范圍內便是軸操作區塊

1. 軸號選擇：點擊，彈出框內選擇當前想操作的軸序號；

2. 直線軸距離：點動按鈕“軸正/反轉”一次，軸的當次運動距離；

3. 旋轉軸角度：點動按鈕“軸正/反轉”一次，軸的當次運動角度；（三軸聯動）

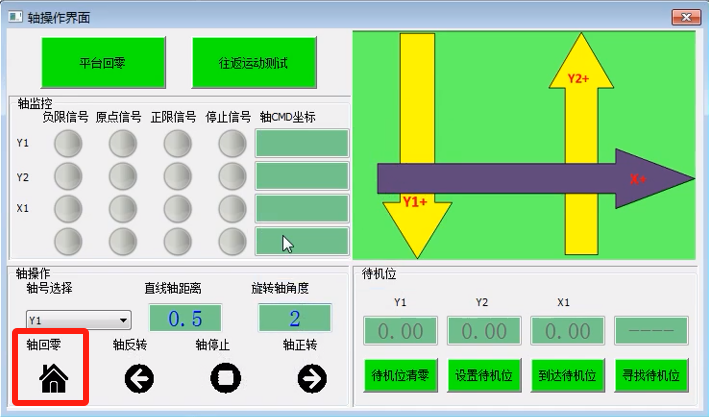

4. 軸回零：在“軸號選擇”選擇當前想操作的軸序號，該軸機械回零點；

5. 軸反轉：在“軸號選擇”選擇當前想操作的軸序號，根據設置的“直線軸距離”值發送正脈沖控制軸運動一段距離；

6. 軸停止：在“軸號選擇”選擇當前想操作的軸序號，停止該軸運動；

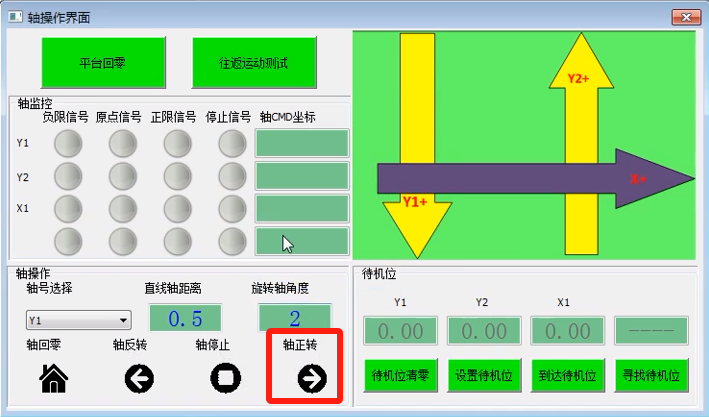

7. 軸正轉：在“軸號選擇”選擇當前想操作的軸序號，根據設置的“直線軸距離”值發送負脈沖控制軸運動一段距離。
