工業機械手的結構形式比較簡單，專用性較強。隨著工業技術的發展，制成了能夠獨立的按程序控制實現重復操作，適用范圍比較廣的“程序控制通用機械手”，簡稱通用機械手。由于通用機械手能很快的改變工作程序，適應性較強，所以它在不斷變換生產品種的中小批量生產中獲得廣泛的引用。

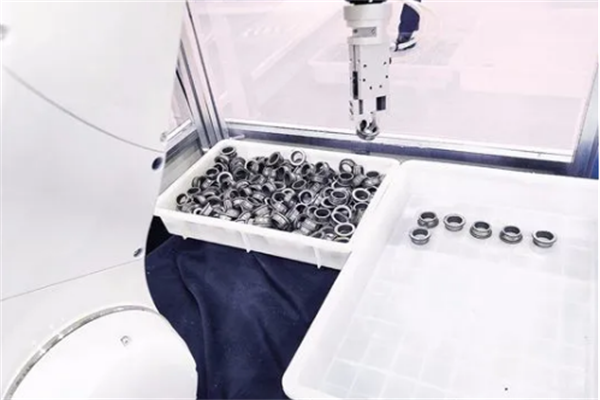

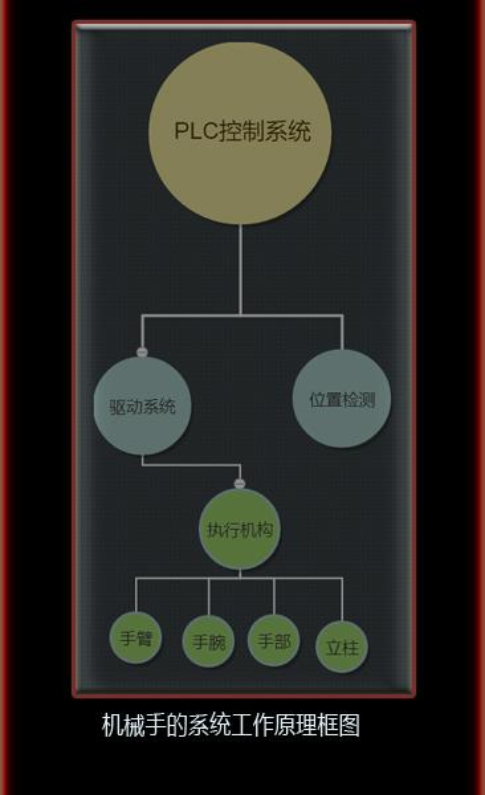

機械手的系統工作原理及組成

       機械手的工作原理：機械手主要由執行機構、驅動系統、控制系統以及位置檢測裝置等所組成。在PLC程序控制的條件下，采用液壓傳動或者其他方式，來實現執行機構的相應部位發生規定要求的，有順序，有運動軌跡，有一定速度和時間的動作。同時按其控制系統的信息對執行機構發出指令，必要時可對機械手的動作進行監視，當動作有錯誤或發生故障時即發出報警信號。位置檢測裝置隨時將執行機構的實際位置反饋給控制系統，并與設定的位置進行比較，然后通過控制系統進行調整，從而使執行機構以一定的精度達到設定位置.

(一)執行機構

包括手部、手腕、手臂和立柱等部件，有的還增設行走機構。

1、手部

       即與物件接觸的部件。由于與物件接觸的形式不同，可分為夾持式和吸附式手在本課題中我們采用夾持式手部結構。夾持式手部由手指(或手爪)和傳力機構所構成。手指是與物件直接接觸的構件，常用的手指運動形式有回轉型和平移型?；剞D(zhuǎn)型手指結構簡單，制造容易，故應用較廣泛。平移型應用較少，其原因是結構比較復雜，但平移型手指夾持圓形零件時，工件直徑變化不影響其軸心的位置，因此適宜夾持直徑變化范圍大的工件。手指結構取決于被抓取物件的表面形狀、被抓部位(是外廓或是內孔)和物件的重量及尺寸。而傳力機構則通過手指產生夾緊力來完成夾放物件的任務。傳力機構型式較多時常用的有:滑槽杠桿式、連桿杠桿式、斜面杠桿式、齒輪齒條式、絲杠螺母彈簧式和重力式等。

2、手腕

       是連接手部和手臂的部件，并可用來調整被抓取物件的方位(即姿勢)

3、手臂

       手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是帶動手指去抓取物件，并按預定要求將其搬運到指定的位置。工業機械手的手臂通常由驅動手臂運動的部件(如油缸、液壓缸、齒輪齒條機構、連桿機構、螺旋機構和凸輪機構等)與驅動源(如液壓、液壓或電機等)相配合，以實現手臂的各種運動。

4、立柱

       立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回轉運動和升降(或俯仰)運動均與立柱有密切的聯系。機械手的立柱因工作需要，有時也可作橫向移動，即稱為可移式立柱。

5、機座

       機座是機械手的基礎部分，機械手執行機構的各部件和驅動系統均安裝于機座上，故起支撐和連接的作用。

(二)驅動系統

       驅動系統是驅動工業機械手執行機構運動的。它由動力裝置、調節裝置和輔助裝置組成。常用的驅動系統有液壓傳動、 液壓傳動、機械傳動。

(三)控制系統

       控制系統是支配著工業機械手按規定的要求運動的系統。目前工業機械手的控制系統一般由程序控制系統和電氣定位(或機械擋塊定位)系統組成。該機械手采用的是PLC程序控制系統，它支配著機械手按規定的程序運動，并記憶人們給予機械手的指令信息(如動作順序、運動軌跡、運動速度及時間)，同時按其控制系統的信息對執行機構發出指令，必要時可對機械手的動作進行監視，當動作有錯誤或發生故障時即發出報警信號。

(四)位置檢測裝置

       控制機械手執行機構的運動位置，并隨時將執行機構的實際位置反饋給控制系統，并與設定的位置進行比較，然后通過控制系統進行調整，從而使執行機構以一定的精度達到設定位置.
